هي كل أنواع الرسوم البيانية المستخدمة
لأغراض المراقبة وسيتم
الاقتصار على خرائط
المتوسط والمدى
X – R
والتي تستخدم
لمتابعة التغير في
المتوسط
X
والمدى
R
ويتم استخدامهما معا مما يساعد على
التحليلات الفنية ودراسة قدرة
العمليات |
| |
|
§
كيفية
إعداد خرائط المتوسط والمدى
X – R
. |
|
----------------------------------------------------- |
|
§
المتوسط
X
ويتم
حسابه بقسمة مجموع
القيم على عددها . |
|
§
المدى
ويساوى الفرق بين أعلى قيمة
للنتائج واقل قيمة
R =X(max) – X(min). |
| |
|
¨
يجب
جمع عدد كاف من البيانات في حدود 50
على الأقل ، ويجب تصنيف البيانات طبقا
لعناصر محددة ( رقم
لوط مثلا ) . |
|
¨
يجب تنظيم البيانات في مجموعات
فرعية حيث تمثل كل مجموعة
فرعية بيانات تنتمي
لعنصر محدد ( يوم -عملية
- لوط - )، ولذلك تظهر الأسباب التي
لها اكبر الأثر بين المجموعات الفرعية
مما يوضح أهمية هذا النوع من التصنيف
ويجب حساب المتوسط لكل
مجموعة جزئية وكذلك المدى
المتوسط لكل مجموعة ومن ثم
المتوسط الكلى Xوالمدى
الكلى . R |
| |
|
¨
يتم حساب الحد الأعلى للمراقبة
UCL
والحد الأدنى للمراقبة
LCL
وخط المنتصف
CL
كما يلي |
| |
------------------------------ |
| |
أولا :
خريطة
X
|
| |
CL = X
UCL =X + A2R
LCL = X – A2R |
| |
|
| |
ثانيا :
خريطة
R |
| |
CL = R
UCL = D4R
LCL = D3R |
| |
حيث (
A2 , D4 , D3
)
ثوابت تعتمد على عدد
العناصر في المجموعات
الجزئية |
| |
|
| |
¨

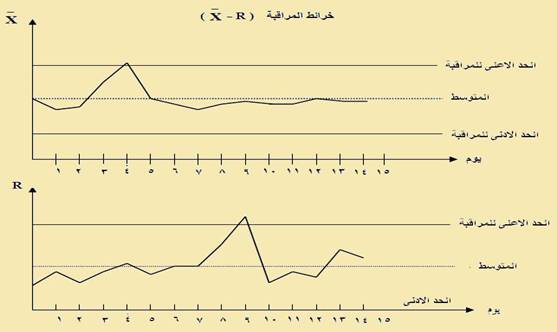

يتم إعداد نماذج لرسم الخرائط
بحيث يكون
X¯
في قمة النموذج ويكون
R
أسفل منه . |
| |
|
| |
§
خرائط المراقبة تعرض إحصائيا
حدود للمراقبة ذات
معنى مفيد وهى تجعل
الحالة أكثر
وضوحا من
التقارير الفنية العادية
|
| |
|
| |
 |
| |
|
| |
§
خرائط المراقبة
تستخدم بصفة أساسية للأغراض
التالية :
|
| |
-------------------------------------------------------------- |
| |
¨ المراقبة
. |
| |
¨
التحليل . |
| |
¨
الضبط . |
| |
¨ الفحص
. |
| |
